فهم فصل الطور المطاطي في تركيبات الإيبوكسي

لماذا يعتبر فصل الطور المطاطي مهمًا في تقوية الإيبوكسي

إن إضافة المطاط السائل إلى راتنجات الإيبوكسي لا يقتصر فقط على مزج مادتين وتوقع مقاومة أفضل للصدمات. يعتمد الأداء النهائي بشكل كبير على ما يحدث أثناء المعالجة.

قد يذوب المطاط السائل التفاعلي في البداية في راتنجات الإيبوكسي، لكن توافقه يمكن أن يتغير مع تطور شبكة الإيبوكسي. مع زيادة الوزن الجزيئي وعائدات التشابك، يمكن أن يصبح المطاط أقل توافقًا مع الشبكة الحرارية المتنامية. ثم ينفصل النظام إلى مرحلة غنية بالمطاط منتشرة داخل مرحلة مستمرة غنية بالإيبوكسي.

يعد فصل الطور المطاطي أحد الآليات الرئيسية وراء أنظمة الإيبوكسي المقواة. عندما يتم التحكم فيه بشكل صحيح، فإنه يخلق مجالات مطاطية مجهرية يمكنها امتصاص وإعادة توزيع الضغط. عندما يحدث ذلك مبكرًا جدًا، أو متأخرًا جدًا، أو على نطاق واسع جدًا، فقد تكون النتيجة ضعف الشفافية، أو زيادة اللزوجة، أو ضعف الالتصاق، أو الخواص الميكانيكية غير المتسقة.

بالنسبة للمصممين الذين يعملون مع CTBN لراتنجات الإيبوكسي ، فإن فهم هذا التحول يكون أكثر فائدة من مجرد مقارنة محتوى المطاط.

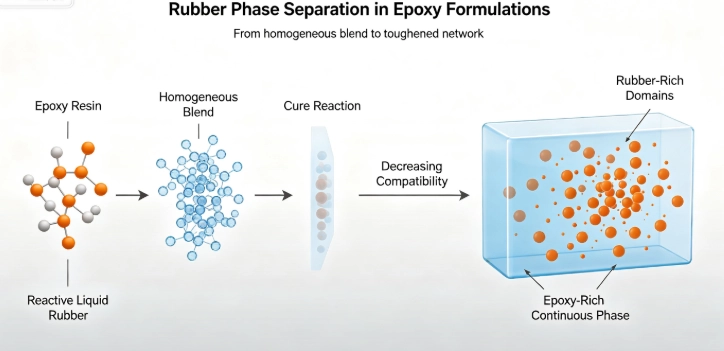

ماذا يحدث أثناء المعالجة

نقطة البداية هي التوافق بين المطاط السائل والإيبوكسي غير المعالج.

يحتوي المطاط التفاعلي مثل CTBN على مجموعات الكربوكسيل الوظيفية التي يمكنها التفاعل أو التفاعل مع كيمياء الإيبوكسي. قبل المعالجة، يمكن تشتيت المطاط بشكل جيد في الراتنج. بمجرد بدء تفاعل المعالجة، تقوم مرحلة الإيبوكسي تدريجياً بتطوير شبكة ثلاثية الأبعاد.

عند نقطة معينة، تصبح شبكة الإيبوكسي المتنامية أقل ملاءمة من الناحية الديناميكية الحرارية للمطاط ليظل مذابًا بشكل موحد. تبدأ المناطق الصغيرة الغنية بالمطاط في التشكل. تستمر هذه المجالات في التطور مع استمرار عملية المعالجة.

النقطة المهمة هي أن فصل الطور ليس بالضرورة عيبًا. غالبًا ما يكون فصل الطور المتحكم فيه هو الآلية التي تمنح الإيبوكسي المعدل بالمطاط صلابة الكسر المحسنة.

يتكون الشكل عادة من جزيئات مطاطية منتشرة من خلال مصفوفة إيبوكسي مستمرة. تحت التحميل الميكانيكي، يمكن أن تؤثر هذه الجسيمات على انتشار الشقوق من خلال آليات مثل تشوه البلاستيك المحلي، والتجويف وإنتاج القص للإيبوكسي المحيط.

يعتمد الشكل النهائي على عدة متغيرات بدلاً من تركيز المطاط وحده:

· وظيفة المطاط وتركيبه الكيميائي

· الوزن الجزيئي واللزوجة

· محتوى الأكريلونيتريل في مطاط النتريل

· كيمياء الإيبوكسي وعوامل المعالجة

· تحميل المطاط

· علاج درجة الحرارة والوقت

· التوافق المبدئي بين المطاط والراتنج

وهذا هو السبب في أن تركيبتين تحتويان على نفس النسبة من المطاط السائل يمكن أن تظهرا قوة تأثير مختلفة جدًا وصلابة للكسر.

CTBN وتشكيل المجالات الغنية بالمطاط

يستخدم مطاط CTBN على نطاق واسع لتقوية الإيبوكسي لأن نهايته الكربوكسيلية توفر طريقًا للتفاعل مع تركيبات الإيبوكسي بينما يساهم العمود الفقري للبيوتاديين-الأكريلونيتريل في السلوك المرن.

التوازن مهم. يحتاج المطاط إلى توافق كافٍ مع الإيبوكسي لتحقيق تشتت أولي جيد، لكن النظام المعالج يحتاج أيضًا إلى قوة دافعة ديناميكية حرارية كافية لإنتاج مرحلة مطاطية مشتتة مفيدة.

إذا ظل التوافق مرتفعًا جدًا طوال فترة المعالجة، فقد لا يشكل المطاط الشكل المطلوب للتقوية الفعالة. إذا تطور عدم التوافق بسرعة كبيرة، يمكن أن تتشكل مناطق أكبر غنية بالمطاط قبل أن تطور شبكة الإيبوكسي قوة كافية للتحكم في نموها.

وبالتالي فإن الصيغة المفيدة تهدف إلى فصل الطور المتحكم فيه وليس غير المتحكم فيه .

بالنسبة للتطبيقات التي تكون فيها درجة CTBN الدقيقة مهمة، يجب على القائمين على التركيب مقارنة الوزن الجزيئي واللزوجة ومحتوى المجموعة الوظيفية ومستوى الأكريلونيتريل بدلاً من اختيار المادة فقط من خلال اسم CTBN. يمكن أن يكون منتج CTBN الخاص بشركة More بمثابة نقطة البداية عند تقييم المطاط السائل التفاعلي لتركيبات الإيبوكسي.

العلاقة بين فصل الطور والمتانة

الغرض من إضافة المطاط السائل ليس عادة جعل الإيبوكسي أكثر ليونة. الغرض منه هو جعل مادة التصلب بالحرارة الهشة عادة أكثر قدرة على تحمل الضغط الميكانيكي.

عندما يتحرك الشق عبر إيبوكسي غير معدل، فإن المصفوفة شديدة التشابك لها قدرة محدودة على تبديد الطاقة. وبالتالي يمكن أن يحدث انتشار الكراك بسرعة.

يقدم النظام المعدل بالمطاط المصمم جيدًا مرحلة ثانية تغير كيفية تطور الشق. قد تتجويف جزيئات المطاط تحت الضغط، مما يؤدي إلى تشوه مصفوفة الإيبوكسي المحيطة. هذا يستهلك الطاقة ويمكن أن يبطئ نمو الشقوق.

وهذا يخلق مقايضة صياغة مهمة.

الهدف ليس إنشاء أكبر جزيئات مطاطية ممكنة. يجب أن يعمل حجم الجسيمات والتوزيع والترابط البيني مع شبكة الإيبوكسي.

ما الذي يتحكم في فصل الطور المطاطي؟

كيمياء المطاط

التركيب الكيميائي للمطاط له تأثير مباشر على توافقه مع الايبوكسي.

على سبيل المثال، يمكن اعتبار كل من CTBN وATBN لتعديل الإيبوكسي، ولكن وظائفهما الطرفية تخلق تفاعلات مختلفة مع نظام الراتنج والمعالجة. وبالتالي فإن CTBN vs ATBN لراتنجات الايبوكسي هو سؤال صياغة وليس سؤالًا بسيطًا عن المادة الأقوى.

يعد إنهاء الكربوكسيل الخاص بـ CTBN ذا أهمية خاصة عندما يتم تصميم التركيبة حول تفاعلات الإيبوكسي التي تتضمن المطاط الوظيفي الكربوكسيل. يقدم ATBN وظائف أمينية ويمكنه إنتاج سلوكيات تفاعل مختلفة وعلاج حركيات وهياكل الشبكة.

يصبح هذا التمييز مهمًا عند التغيير من كيمياء المطاط إلى أخرى دون تغيير الإيبوكسي أو عامل المعالجة.

تحميل المطاط

المزيد من المطاط لا يعني تلقائيًا المزيد من المتانة.

عند التحميل المنخفض نسبيًا، يمكن أن تؤدي زيادة محتوى المطاط إلى زيادة عدد مجالات تبديد الضغط. ومع ذلك، بعيدًا عن المستوى الأمثل الخاص بالتطبيق، يمكن للمطاط الزائد أن يقلل من المعامل أو القوة أو المقاومة الحرارية أو استقرار الأبعاد.

يعتمد التحميل الصحيح على الخاصية المستهدفة. قد تتطلب المادة اللاصقة الهيكلية والطلاء المرن والمغلف المقاوم للصدمات تركيزات مطاطية مختلفة جدًا.

جدول العلاج

تؤثر درجة حرارة المعالجة على حركية التفاعل وتشكل الطور.

يمكن أن يؤدي العلاج السريع إلى تطور شبكة الإيبوكسي بسرعة، مما يحد من الوقت المتاح لنمو المجالات المطاطية. يمكن أن يسمح العلاج الأبطأ بفصل طور أكثر شمولاً قبل أن يتم تطوير الشبكة بالكامل.

وهذا يعني أن نفس تركيبة CTBN يمكن أن تنتج مورفولوجيا مختلفة في ظل ظروف معالجة مختلفة .

بالنسبة لتطوير الإنتاج، فإن تغيير جدول المعالجة دون مراقبة الخواص الميكانيكية يمكن أن يجعل من الصعب تحديد ما إذا كان تغيير الأداء يأتي من الكيمياء أو التشكل.

اللزوجة والمعالجة

يجب تشتيت المطاط السائل بشكل فعال قبل أن يصل النظام إلى المرحلة التي يبدأ فيها فصل الطور.

يمكن للمواد عالية اللزوجة أن تخلق قيودًا على الخلط، خاصة عند زيادة التحميل المطاطي. يمكن أن يؤدي التشتت الأولي الضعيف إلى إنتاج مجالات كبيرة يصعب تمييزها عن التشكل الناتج بشكل طبيعي أثناء المعالجة.

ولهذا السبب، ينبغي النظر في لزوجة المطاط السائل ودرجة حرارة الخلط ووقت البقاء معًا بدلاً من معاملتها كمتغيرات معالجة منفصلة.

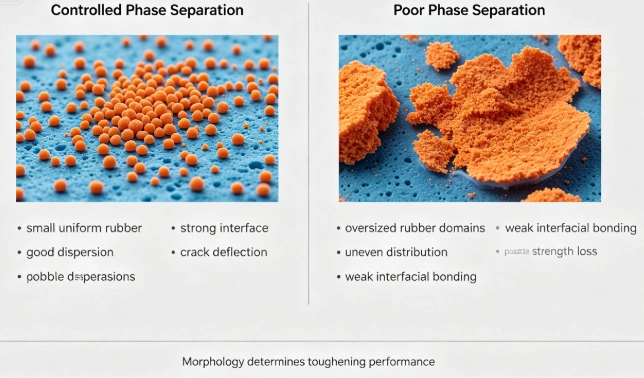

فصل المرحلة ليس هو نفسه ضعف التوافق

أحد الأخطاء الأكثر شيوعًا في تطوير الإيبوكسي المعدل بالمطاط هو التعامل مع كل ظاهرة انفصال طورية مرئية كدليل على عدم التوافق.

الإيبوكسي المقوى هو مادة متعددة المراحل عن عمد. والسؤال ليس ما إذا كان الانفصال يحدث، ولكن عندما يحدث، ما مدى ضخامة المجالات الناتجة، وما إذا كان السطح البيني بين المراحل قادرًا على نقل الضغط بشكل فعال .

تتطلب الصيغة المفيدة عمومًا ثلاث مراحل للعمل معًا:

1. التشتت الأولي – يجب توزيع المطاط السائل في جميع أنحاء الإيبوكسي غير المعالج.

2. تطوير المرحلة الخاضعة للرقابة - يؤدي العلاج إلى تكوين المطاط لمجالات منفصلة بدلاً من التجمعات غير الخاضعة للرقابة.

3. هيكل بيني مستقر - يجب أن تظل مراحل المطاط والإيبوكسي مرتبطة بشكل كافٍ لنقل الضغط أثناء التحميل.

إذا فشلت المرحلة الأولى، قد يحتوي الشكل النهائي على تكتلات كبيرة. إذا تم التحكم في المرحلة الثانية بشكل سيء، فقد يصبح حجم المجال مفرطًا. إذا كانت المرحلة الثالثة ضعيفة، فقد تتصرف جزيئات المطاط وكأنها عيوب أكثر من عناصر التقوية.

كيف تؤثر متغيرات صياغة CTBN على أداء الايبوكسي

بالنسبة للمركبين الذين يختارون عامل تقوية CTBN ، فإن المعلمات المفيدة تمتد إلى ما هو أبعد من الهوية الكيميائية.

ولهذا السبب أيضًا يجب مراجعة بيانات الموردين جنبًا إلى جنب مع تجارب الصياغة الفعلية. يمكن أن توفر ورقة البيانات اللزوجة والوظيفة ومواصفات المواد الأساسية، ولكنها لا تستطيع التنبؤ بالتشكل الدقيق لكل تركيبة إيبوكسي.

تشتمل مجموعة مواد البولي يوريثين المتقدمة التي تقدمها شركة Plus على CTBN وATBN وHTPB وHTBN وغيرها من البوليمرات السائلة التفاعلية، مما يجعل من الممكن تقييم مختلف الكيمياء الوظيفية الطرفية وفقًا لنظام الراتنج بدلاً من معالجة المطاط السائل كفئة مادة واحدة.

عندما تصبح المجالات المطاطية كبيرة جدًا

هناك حد عملي لفصل المرحلة المفيدة.

إذا كانت المجالات المطاطية تنمو بشكل مفرط، فإنها يمكن أن تقلل من المساحة الحاملة الفعالة لمصفوفة الايبوكسي. يمكن للنطاقات الكبيرة أيضًا إنشاء تركيزات إجهاد وتقليل قوة الشد أو المعامل.

يصبح هذا مهمًا بشكل خاص في الأنظمة التي تتطلب صلابة كسر الإيبوكسي والقوة الهيكلية .

ولذلك ينبغي تقييم الصيغة باستخدام عدة مؤشرات ميكانيكية بدلا من قوة التأثير وحدها. اعتمادًا على التطبيق، قد تتضمن القياسات المفيدة صلابة الكسر، وقوة الشد، والمعامل، والاستطالة، ودرجة حرارة التحول الزجاجي، وقوة قص المادة اللاصقة.

بالنسبة للمواد اللاصقة الهيكلية، على سبيل المثال، فإن التركيبة التي تكتسب مقاومة للصدمات ولكنها تفقد الكثير من مقاومة الحرارة قد لا تمثل تحسينًا من الناحية العملية.

فصل الطور في تطبيقات الايبوكسي المختلفة

يتغير الشكل المطلوب مع التطبيق.

في المواد اللاصقة الإيبوكسي ، غالبًا ما يستخدم تعديل المطاط لتحسين مقاومة التقشير ومقاومة الصدمات والتسامح مع التحميل الديناميكي. يجب أن تعمل المرحلة المطاطية على تحسين تبديد الطاقة دون المساس بالالتصاق أو مقاومة الحرارة.

في المصفوفات المركبة ، يجب أن توازن الصيغة بين المتانة وترابط الألياف ولزوجة المعالجة والقوة الميكانيكية النهائية. يمكن أن يتداخل المطاط الزائد مع ترطيب الألياف أو يقلل من صلابة المصفوفة.

في الطلاءات ، قد تكون المرونة ومقاومة الشقوق أكثر أهمية من الحد الأقصى لصلابة الكسر. كما أصبحت اللزوجة ومظهر السطح وسلوك المعالجة أمرًا مهمًا.

بالنسبة للإلكترونيات والتغليف، تحتوي الصيغة على متطلب إضافي: لا يمكن للتعديل أن يؤدي إلى تغييرات غير مقبولة في الاستقرار الحراري أو العزل الكهربائي أو سلوك المعالجة. سبق أن ناقشنا HTPB في التغليف الإلكتروني ، موضحًا كيف يمكن تقييم البوليمرات السائلة التفاعلية وفقًا لمتطلبات المادة النهائية بدلاً من كونها إضافات معزولة.

كيفية تشخيص نظام مفصول المرحلة غير مستقر

عندما يعطي الإيبوكسي المقسى نتائج غير متناسقة، يجب أن تكون الخطوة الأولى هي التمييز بين كيمياء التركيبة ومشاكل المعالجة.

العلامات التي تستحق التحقيق تشمل:

· اختلافات كبيرة في الصلابة بين الدفعات

· زيادة اللزوجة بشكل غير متوقع أثناء التخزين

· جزيئات مرئية أو مناطق غائمة قبل المعالجة

· فقدان كبير في قوة الشد بعد زيادة محتوى المطاط

· اعتماد قوي في الأداء على درجة حرارة المعالجة

· ضعف قوة اللصق على الرغم من تحسن مقاومة الصدمات

يمكن أن يكون الفحص المجهري مفيدًا بشكل خاص لأن الاختبارات الميكانيكية المجمعة تظهر فقط النتيجة النهائية. يمكن للتحليل المجهري أن يكشف ما إذا كان الطور المطاطي مشتتًا بشكل جيد، أو موزعًا على نطاق واسع، أو موجود على شكل تكتلات كبيرة.

بالنسبة لبرنامج الصياغة، غالبًا ما توفر مقارنة الشكل مع صلابة الكسر معلومات أكثر فائدة من تغيير العديد من متغيرات الصياغة مرة واحدة.

الاختيار بين CTBN وATBN والمطاط السائل الآخر

لا يوجد أفضل مطاط سائل عالميًا لكل نظام بوليمر.

يرتبط CTBN بقوة بتقوية الإيبوكسي لأن وظيفته الكربوكسيلية يمكن أن تشارك في كيمياء صياغة الإيبوكسي. يمكن أن يكون ATBN جذابًا حيث تكون الوظائف الأمينية وسلوك التفاعل المختلف مرغوبًا فيه. على النقيض من ذلك، يتم إنهاء HTPB بالهيدروكسيل ويرتبط بشكل خاص بأنظمة البولي يوريثين حيث تتطابق وظيفة الهيدروكسيل مع الإيزوسيانات المناسبة.

يمكن رؤية التمييز بوضوح عند مقارنة مجموعاتهم الوظيفية:

على سبيل المثال، يجب أن يبدأ المُصمم الذي يقوم بتطوير مادة لاصقة إيبوكسي بشكل عام بـ CTBN لفحص الإيبوكسي أو ATBN بدلاً من اختيار HTPB ببساطة لأن الثلاثة جميعًا عبارة عن مطاط سائل.

كما يوفر كذلك HTPB ، وATBN ، وHTBN، و CTPB ، مما يسمح بدراسة الهياكل المطاطية السائلة التفاعلية المختلفة وفقًا لكيمياء البوليمر المضيف.

نهج عملي للتحكم في مورفولوجيا المرحلة

عملية التطوير الأكثر موثوقية هي تغيير متغير رئيسي واحد في كل مرة.

بالنسبة لنظام الإيبوكسي القائم على CTBN، يمكن أن يركز الفحص الأولي على:

1. تحميل CTBN ودرجة اللزوجة.

2. توافق الإيبوكسي مع المطاط قبل المعالجة.

3. علاج درجة الحرارة ووقت العلاج.

4. الحجم النهائي للمجال المطاطي وتوزيعه.

5. صلابة الكسر مقابل خصائص الشد والحرارة.

الهدف هو تحديد النقطة التي يتم فيها تطوير الطور المطاطي بشكل كافٍ لتبديد طاقة الكسر دون أن تصبح مرحلة لينة مهيمنة.

يعد هذا النهج أكثر إفادة من مجرد زيادة تركيز المطاط عندما تكون المتانة أقل من الهدف.

ما أهمية اختيار الموردين لأنظمة الإيبوكسي المنفصلة بمراحلها

قد لا تتصرف مادتان موصوفتان بـ CTBN بشكل متماثل في الصيغة. يمكن أن تؤثر الاختلافات في توزيع الوزن الجزيئي ومحتوى الأكريلونيتريل ووظيفة الكربوكسيل واللزوجة والتحكم في التصنيع على كل من المعالجة والتشكل النهائي.

بالنسبة للمشترين الصناعيين، يجب أن يشمل تقييم المورد أكثر من السعر والاسم الاسمي للمنتج. المعلومات الهامة تشمل:

· المواصفات الفنية واتساق الدفعة

· قيم المجموعة الوظيفية

· نطاق اللزوجة

· استقرار التخزين

· ظروف المعالجة الموصى بها

· تجربة التطبيق

· توافر الدعم الفني والتخصيص

بالنسبة لبرامج الصياغة الأكبر حجمًا، يعد الوصول إلى المواد الخام المتسقة أمرًا مهمًا بشكل خاص لأن التغييرات في خصائص المطاط يمكن أن تظهر كتغيرات في تركيبة الإيبوكسي نفسها.

من فصل الطور إلى تقوية الإيبوكسي بشكل أفضل

من الأفضل فهم فصل الطور المطاطي على أنه مشكلة مورفولوجية خاضعة للرقابة.

أقوى التركيبات لا تزيد ببساطة من محتوى المطاط. إنها تخلق مصفوفة إيبوكسي مستقرة تحتوي على مجالات مطاطية موزعة جيدًا مع واجهة فعالة ، مما يسمح للطور المطاطي بالمشاركة في تبديد الإجهاد دون التضحية بالخصائص التي تجعل الإيبوكسي مفيدًا.

ولهذا السبب يجب أن يرتبط اختيار CTBN بكيمياء الإيبوكسي وظروف المعالجة ولزوجة المعالجة والمتطلبات الميكانيكية للمنتج النهائي.

بالنسبة للمركبين الذين يقارنون الأساليب المختلفة، فإن الخطوة التالية غالبًا ما تكون مقارنة مباشرة لعوامل التقوية CTBN لأنظمة راتنجات الإيبوكسي ، متبوعة باختبار خاص بالصياغة بدلاً من الاعتماد على تصنيف عام للمطاط السائل.
